PC200LC-8: Экскаватор, который стал харвестером

Как из строительной машины получился лесной универсал

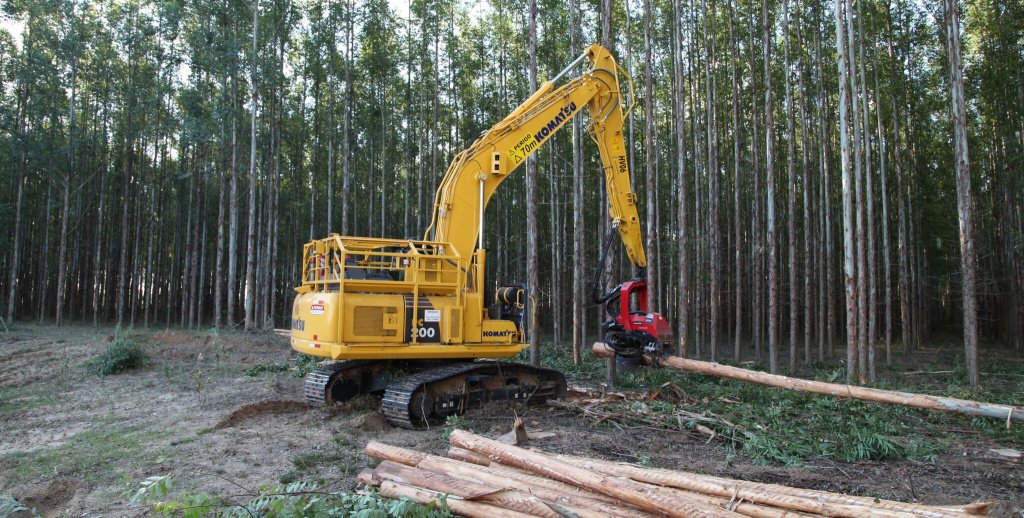

Если среди ваших задач есть и лесозаготовки, и строительные работы, у Komatsu Forest есть хорошие новости: PC200LC-8, лесной универсал на базе экскаватора с харвестерным агрегатом Komatsu S132. Если вы занимаетесь строительством в нефтегазовой отрасли и, например, прокладываете газопровод в тайге, PC200LC-8 сделает просеку, поможет погрузить лесоматериалы, а затем присоединится к вашему парку строительной техники, которая готовит траншеи и основание под трубу. И не придется держать на балансе узкоспециализированные лесные машины.

Аналогично, если ваши основные задачи связаны с лесозаготовкой: PC200LC-8 выполняет роли раскряжевщика, харвестера, процессора, погрузчика бревен, причем справляется и на таких участках, где трудно работать колесной технике. А для дополнительных задач его легко переоборудовать в строительную машину и не придется привлекать дополнительную или непрофильную технику.

Что делает PC200LC-8 универсалом?

Экскаватор PC200LC-8 может работать с обычной стрелой-ковшом и с харвестерным агрегатом Komatsu S132. Для лесных работ в экскаваторе усилена ходовая часть, модифицированы стрела и гидравлика для работы с агрегатами, установлена система управления MaxiXplorer и сделана дополнительная защита капота и отсеков двигателя. Посмотрим на эти усовершенствования подробнее.

Усилили гусеничную ходовую

• Ширину гусениц лесной модели инженеры Komatsu увеличили до 700 мм.
• Установили специальные «лыжи» с креплением на болтах. Они защищают гусеницы от изгиба и повреждения.
• С каждой стороны стоят два усиленных поддерживающих катка и семь опорных катков.

Модифицировали гидравлику для плавной работы с агрегатами

• Установили два насоса, которыми управляет система Komatsu HydrauMind — закрытая центральная система с датчиками нагрузки и клапанами регулировки давления. Эта комбинация снизила гидравлические потери во время работы и позволила эффективнее использовать мощность двигателя.
• Результат глубокой модификации — машина может поворачивать, перемещаться и одновременно валить лес или делать раскряжевку без ухудшения контроля, работа остается плавной.
• На линиях слива, дренажа и управления поставили дополнительные фильтры.
• Электрические и гидравлические соединения сделаны так, чтобы механики могли быстро переоборудовать лесной экскаватор в дорожный или наоборот.

Увеличили вылет стрелы и смонтировали защиту гидравлики

• Стреле добавили ковш-балку, которая увеличивает вылет: радиус действия с агрегатом достигает 9,5 метра.
• Трубы гидравлики закрепили болтами у наконечника стрелы и прикрыли от повреждений скобой.
• Точки смазки стрелы перенесли в легкодоступные места, чтобы упростить обслуживание.

PC200LC-8 защитили от падающих веток и бревен

• Поставили каркас от падающих во время работы предметов и для свободного движения в лесу.
• Поворотную платформу закрыли сверху и снизу, при этом каркас сделали разборным — для обслуживания экскаватора.
• Диаметр трубок защиты — 57 мм, толщина стенок — 3,5 мм.
• Уязвимый на лесосеке аккумуляторный отсек прикрыли металлической панелью и дополнительными рамами.

Защитили экскаватор и лес от пожара

• На капоте и над отсеками двигателя поставили экраны для защиты от мелкого мусора.
• На глушитель надели термостойкий кожух.
• На турбонагнетателе — щитки.
• Ради пожарной безопасности пришлось отказаться от звукоизолирующих материалов. Но инженеры позаботились и о комфорте оператора: усилили герметичность кабины (в том числе чтобы снизить уровень шума) и поставили более мощный кондиционер.

Добавили управление для харвестерных агрегатов

В кабину PC200LC-8 в дополнение к традиционному 7-дюймовому монитору с системой EMMS установили 12-дюймовый лесной монитор MaxiXplorer. К нему прилагается беспроводная клавиатура для контроля валки леса и раскряжевки.

Главные инструменты лесного экскаватора PC200LC-8

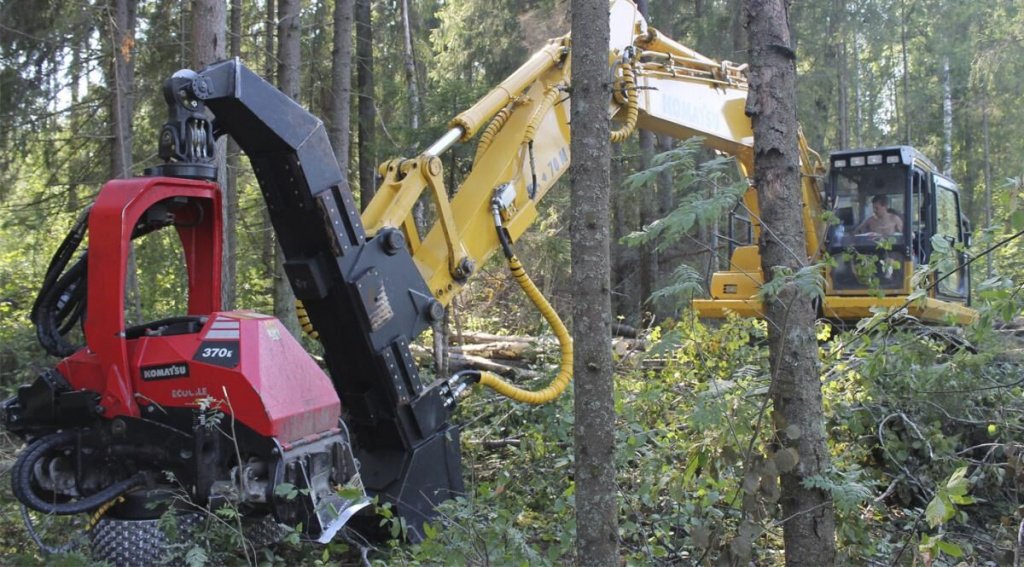

Все эти дополнения к базовой конструкции экскаватора сделаны, чтобы было удобно работать с агрегатом Komatsu S132. Эта харвестерная голова сделана специально для PC200LC-8. Посмотрим, что она умеет.

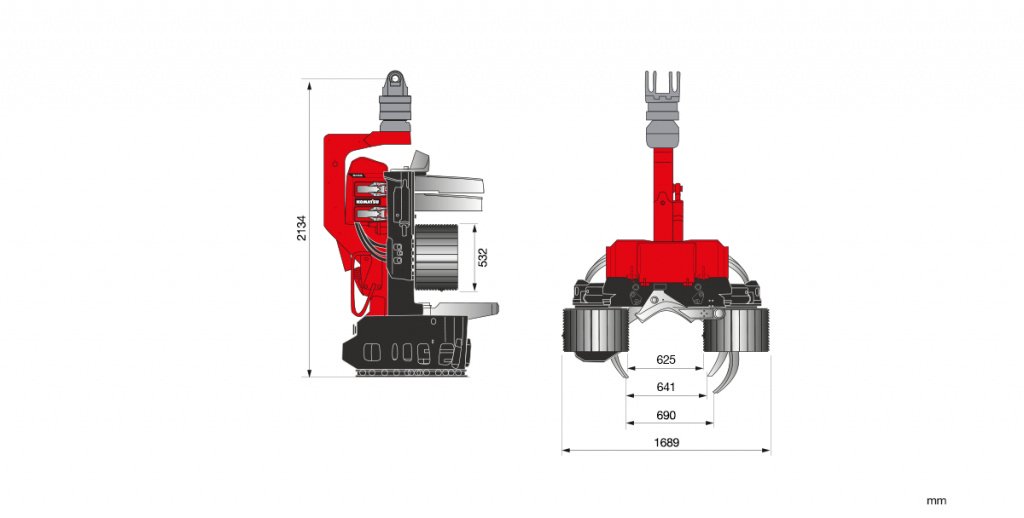

Komatsu S132

Агрегат общего назначения

Двухвальцовая протяжка

Три подвижных гидравлических ножа и четвертый подвижный вертикальный нож, над кожухом пильного механизма, чтобы перед валкой обрезать низкорастущие ветки

Минимальное трение между стволом и агрегатом. Система Flex Friction Control по показаниям датчиков в вертикальном ноже регулирует положение ствола в ходе протяжки и давление ножей
