Карьерный самосвал

Карьерный самосвал — машина грузоподъемностью до 450 тонн с саморазгружающимся кузовом. Основная сфера его применения — перевозка породы на разработке полезных ископаемых. Именно большие самосвалы составляют основу парка горно-добывающих компаний. Они имеют преимущества как перед конвейерным транспортом в условиях перемещения горных пород с разными физико-механическими свойствами, так и перед железнодорожным транспортом, позволяя упростить процесс отвалообразования.

Особенности конструкции

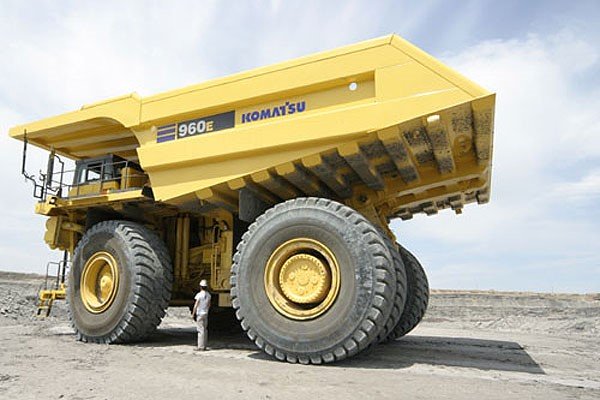

От обычного самосвала карьерный в первую очередь отличается большими размерами: к примеру, «компактный» Komatsu HD325-7 имеет габариты 8466х3660х4150 мм, а флагман Komatsu 930E-4 почти в два раза больше - 15 600х8690х7370 мм. Второй, серьезной особенностью является кузов, который способен выдержать удары ковша во время погрузки экскаватором. Традиционно платформа изготавливается из низколегированной стали с высокой прочностью на растяжение, а ее вместимость у тяжелых моделей может достигать от 100 до 170 м3. Так в кузов Komatsu 960E-1 с учетом «шапки» можно загрузить 214 м3 или 326 585 кг породы.

В качестве разгрузочного привода большого самосвала применяют мощное гидравлическое подъемное устройство — телескопические гидроцилиндры, позволяющие опрокидывать кузов назад на угол 43–65° и выгружать грузы массой до 300 тонн. Эта операция занимает от 9 до 30 с: средний по грузоподъемности Komatsu 830E-4 освобождает свой кузов от 162 505 кг груза всего за 25 с.

Одна и та же модель самосвала для разных условий эксплуатации может быть оснащена кузовами различного исполнения — с плоским двускатным днищем, ковшового типа, с футеровкой, с запираемым задним бортом. Все кузова карьерных самосвалов по требованию стандарта FOPS (защита от падающих сверху предметов) оснащены защитным козырьком над кабиной.

Еще одна особенность карьерных самосвалов — применение силовых установок больших мощностей, до 4600 л. с. Это влечет за собой использование принципиально иной трансмиссии. Привод на колеса осуществляется от двигателя через гидромеханическую коробку передач (на самосвалах грузоподъемностью до 100 т) или от системы дизель-электрического привода с мотор-колесами, оснащенными индивидуальной силовой установкой — электродвигателем.

Доставка на объект

Из-за своих больших габаритных размеров карьерный самосвал не может перегоняться по дорогам общего пользования. Обычно после окончательной сборки и обкатки на территории завода самосвал снова разбирают на части, которые по габаритным размерам и весовым параметрам можно транспортировать на железнодорожном транспорте, после чего отправляют на ближайшую к месту эксплуатации станцию. На станции самосвалы либо собирают заново и перегоняют своим ходом, либо перегружают на тралы и так же по частям доставляют в карьер, где уже специалисты дистрибьютора собирают и тестируют машину. Например, для перевозки компонентов среднеразмерного карьерного самосвала задействуют 3–4 трала: отдельно транспортируются колеса, шасси с двигателем, мосты, разобранный на составные части кузов, коробка, кабина, поручни и другие элементы.


Самые большие

У больших карьерных самосвалов тоже есть свой топ-5 самых-самых.

1. Рейтинг возглавляет БелАЗ 75710. При грузоподъемности в 450 000 кг его полная масса достигает почти 810 000 кг. Самосвал длиной 21 м, шириной 10 м и 8 м высотой, оснащенный двумя дизельными двигателями суммарной мощностью 4600 л. с., а также полным приводом, способен разгоняться до 60 км/ч.

2. Вторую строчку занимает карьерный самосвал Komatsu 980E-4. Его полная масса 625 000 кг, а грузоподъемность 369 000 кг. 18-цилиндровый дизельный двигатель Komatsu SSDA18V170 мощностью 3500 л. с. позволяет развивать скорость 61 км/ч, что для самосвала длиной 14 м, шириной 10 м и высотой 8 м совсем не мало.

3. На третьем месте — Caterpillar 797F, способный перевезти 363 000 кг груза, имея при этом полную массу 624 000 кг. Силовая установка Cat C175-20 развивает мощность 4000 л. с. Максимальная скорость автомобиля может достигать 67,6 км/ч! Представляете, каково в этот момент водителю осознавать, что в его руках — гигант длиной 15 м, шириной 9,7 м и высотой 7,7 м.

4. Четвертую позицию занимает Terex MT6300AC полной массой 599 000 кг и грузоподъемностью 363 000 кг. Автомобиль оснащен 3750-сильным двигателем MTU/DDC 20V4000, способным разогнать самосвал до скорости 64 км/ч. Габаритная длина 15,5 м, ширина 9,5 м, а высота 7,7 м.

5. Замыкает пятерку лидеров Liebherr T282C. Полная масса самосвала 592 000 кг при грузоподъемности 363 000 кг. Автомобиль может оснащаться либо 18-цилиндровым 3500-сильным двигателем Cummins QSK 78, либо 20-цилиндровым дизелем MTU DD 20V4000 мощностью 4000 л. с. При габаритной длине 15,7 м, ширине 9,7 м и высоте 8,3 м максимальная скорость составляет 64 км/ч.

Как видим, подавляющая часть «топовых» карьерных самосвалов обладает грузоподъемностью в диапазоне от 360 000 кг до 370 000 кг при полной массе от 590 000 кг до 625 000 кг и двигателями примерно одинаковой мощности — от 3500 до 4000 л. с. Схожесть основных характеристик дает возможность эксплуатационникам при выборе модели сконцентрироваться на особенностях конструкции и используемых комплектующих, которые позволят максимально использовать потенциал машины в конкретных условиях работы определенного карьера.
